壁挂式触摸屏消防应急照明控制器_消防应急照明控制器-高新投三江
产品中心
壁挂式消防应急照明控制器
  • 壁挂式消防应急照明控制器
壁挂式消防应急照明控制器

壁挂式消防应急照明控制器

产品型号:SJ-C-30W壁挂式触摸屏消防应急照明控制器

技术参数:

产品型号:SJ-C-30W/B7100


尺寸:490×104×355(mm)


备电工作时间:180分钟


整机功耗:30W


防护等级:IP33


工作环境:温度:0℃~55℃,相对湿度≤95%(40℃±2℃无凝露)


工作电压:AC220V(85%~110%) 50Hz

立即咨询
分享:

  一、什么是应急照明控制器


  SJ-C-30W/B7100型应急照明控制器(以下简称B7100控制器)是一个整合了火灾报警控制、应急照明设备管理、疏散指示预案的系统平台,与应急照明集中电源、消防应急灯具共同组建成集中控制型应急照明和疏散指示系统。B7100控制器能够直观显示系统中各设备的运行状态、报警信息,利用探测器、应急灯具在建筑平面图的位置关系,自动生成动态疏散预案,控制消防应急灯具点亮、闪烁或熄灭指示逃生路线,人员根据灯具指示方向,远离火警到达安全出口。


  二、应急照明控制器的应用场景


  本产品为壁挂安装方式,占用空间小,适用高档写字楼、住宅小区、各类商场、体育馆、展览馆、酒店等场所。产品的防护等级为IP33,可以安装在消控室、电井等室内绝大部分区域。产品执行标准为GB17945-2010,设计时参照了GB51309-2018《消防应急照明和疏散指示系统技术标准》部分条款要求。


  三、应急照明控制器的安装与使用


  1.开箱检查:检查外包装是否完好无损,检查应急照明控制器的铭牌标志、合格证、3C标签等是否齐全。


  2.开机前检查:


  检查电源线是否连接牢固,所用的电源线应符合使用要求。


  检查各接口连接线是否连接正确、极性是否接反,避免影响产品正常通讯。


  用万用表测量输入电压是否在产品的输入要求范围内。


  产品的接地线是否连接。


  电池的连接极性是否正确。


  3.上电测试:


  打开应急照明控制器箱门,按下开关电源的主电开关、备电开关。接通电源后,电路板上的电源指示灯会点亮,显示屏的背景灯会点亮,大约10秒后显示屏才显示公司LOGO信息,2分钟后软件才正式启动。

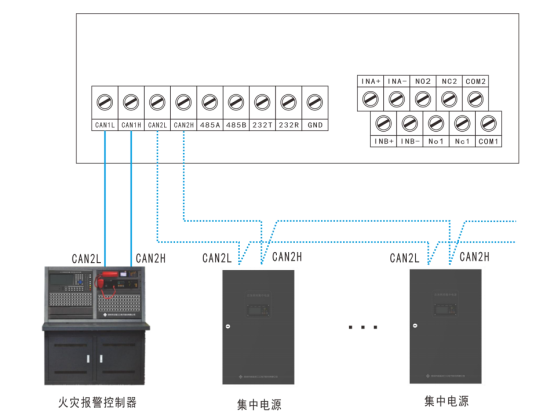

  四、应急照明控制器接线方式


  接线示意图


  五、应急照明控制器功能特点


  1.采用NXP新一代i.MX6工业级处理器平台,具有出色的3D图形性能,可实现最佳用户体验界面


  2.采用10.1英寸工业级红外感应触摸屏,操作灵活方便


  3.基于安卓系统开发的简单友好的人机交互界面


  4.壁挂安装方式,占用空间小


  5.以建筑物平面图作为背景显示,直观显示终端所处的位置及运行状态


  6.支持导入DXF格式建筑平面图,采用矢量图描述形式,可多倍放大


  7.在矢量图上可以直观查看灯具和探测器的工作状态


  8.自动定位首火警,自动规划疏散路径系统运行历史记录及查询功能,存储记录10000条


  9.提供多种与火灾报警控制器的连接端口,便于接收火警信息大容量8G程序存储,2G运行内存


  10.低功耗


产品视频:

点击下方链接跳转至搜索页面,查找对应关键词,即可下载相关产品的使用说明书


https://www.sz-sanjiang.com/download/yjzmhsszsxt78.html
